Smooth Grad-CAM++ 내용 정리 [XAI-4]

논문 제목 : Smooth Grad-CAM++: An Enhanced Inference Level Visualization Technique for Deep Convolutional Neural Network Models

논문 주소 : arxiv.org/abs/1908.01224

Smooth Grad-CAM++: An Enhanced Inference Level Visualization Technique for Deep Convolutional Neural Network Models

주요 내용:

1) 저자는 Grad-CAM++에 SmoothGrad를 적용시킨 Smooth Grad-CAM++을 제안하였다. 이는 기존 Grad-CAM++ 대비, object localizaiton과 multiple occurrences의 CAM 생성에 좋은 성능을 보여준다. 또한, feature map에 따른 CAM 형성 및 neuron level에서의 CAM 형성도 가능한 것이 이 논문의 contribution이다.

2) Grad-CAM에서는 k 번째 feature map의 중요도는 다음과 같이 gradients에 global-averaged-pooling 을 사용하여 계산된다.

$$W_k^c=\frac{1}{Z}\sum_i\sum_j \frac{\partial Y^c}{\partial A_{ij}^k}$$

앞서 계산된 importance는 해당하는 feature map에 곱해지고, ReLU를 거쳐 최종 CAM이 형성된다.

$$L_{Grad-CAM}^{c}=ReLU(\sum_k W_k^c A^k)$$

Grad-CAM++ 에서는 global-averaged-pooling 대신에 positive partial derivative에 weighted sum을 하여 CAM을 형성한다.

$$W_k^c=\sum_i \sum_j \alpha_{ij}^{kc} ReLU(\frac{\partial Y^c}{\partial A_{ij}^k})$$

위 식에서 $\alpha_{ij}^{kc}$ 는 target class c에 대한 k 번째 activation map $A^k$의 location (i,j)의 중요도를 가리킨다.

Target class c에 대한 class score Y는 다음과 같이 나타낸다.

$$Y^c=\sum_k [\sum_i \sum_j [ \sum_a \sum_b \alpha_{ab}^{kc}ReLU(\frac{\partial Y^c}{\partial A_{ab}^k})]A_{ij}^k] $$

이전의 Grad-CAM++ 내용 정리에서 $\alpha_{ij}^{kc}$ 는 다음과 같이 정리되는 것을 확인하였다.

$$ \alpha_{ij}^{kc} = \frac{\frac{\partial ^2 Y^c}{(\partial A_{ij}^k)^2}}{2 \frac{\partial^2 Y^c}{(\partial A_{ij}^k)^2}+\sum_a \sum_b A_{ab}^k \frac{\partial ^3 Y^c}{(\partial A_{ij}^k)^3}}$$

3) SmoothGrad는 input x의 주변에서 sample을 뽑아서 gradient-based sensitivity maps을 그리는 방법이다.

$$M_c(x)=\frac{1}{n} \sum_{1}^n M_c(x+N(0,\sigma^2))$$

이 방법은 좀 더 개선된 visualization map을 제공한다. 저자는 gradients의 계산에 이 방법을 사용하였다.

4) $D_1^k$, $D_2^k$, $D_3^k$를 k번째 feature map의 1차, 2차, 3차 미분의 값이라고 할 때, $\alpha_{ij}^{kc}$와 $W_k^c$는 다음 식으로 계산이 된다.

$$ \alpha_{ij}^{kc} = \frac{\frac{1}{n}\sum_1^n D_1^k}{2 \frac{1}{n} \sum_1^n D_2^k+\sum_a \sum_b A_{ab}^k \frac{1}{n} \sum_1^n D_3^k}$$

$$ W_k^c=\sum_i \sum_j \alpha_{ij}^{kc} ReLU(\frac{1}{n}\sum_1^n D_1^k)$$

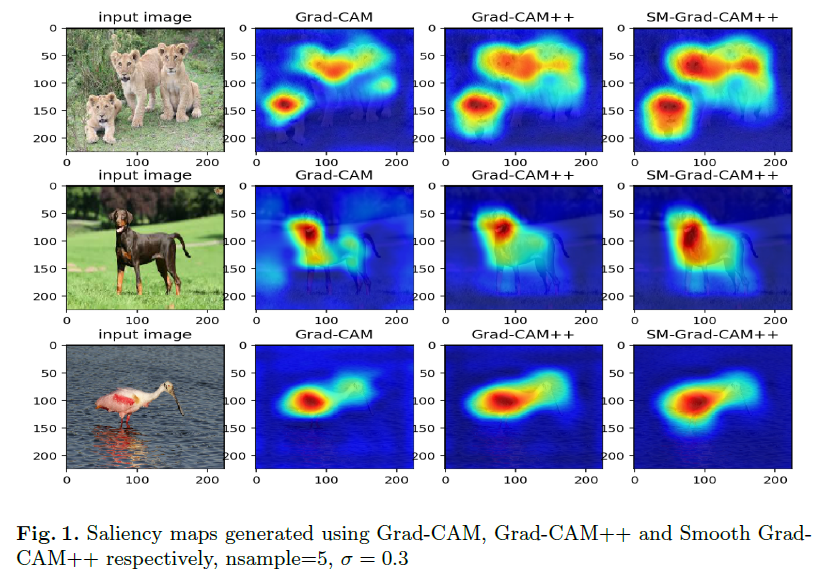

5) Grad-CAM, Grad-CAM++, SM-Grad-CAM++을 비교하면 다음과 같다.

위의 그림에서 알 수 있는 것 처럼, SM-Grad-CAM++가 좀 더 object localization이 잘 되어 있으며, multiple occurrences을 잘 반영하는 것으로 보인다.

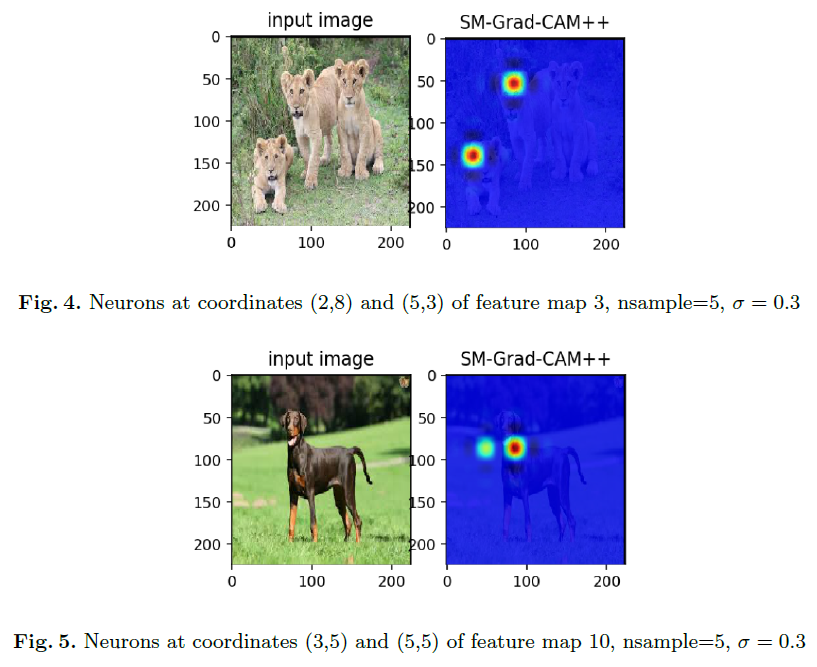

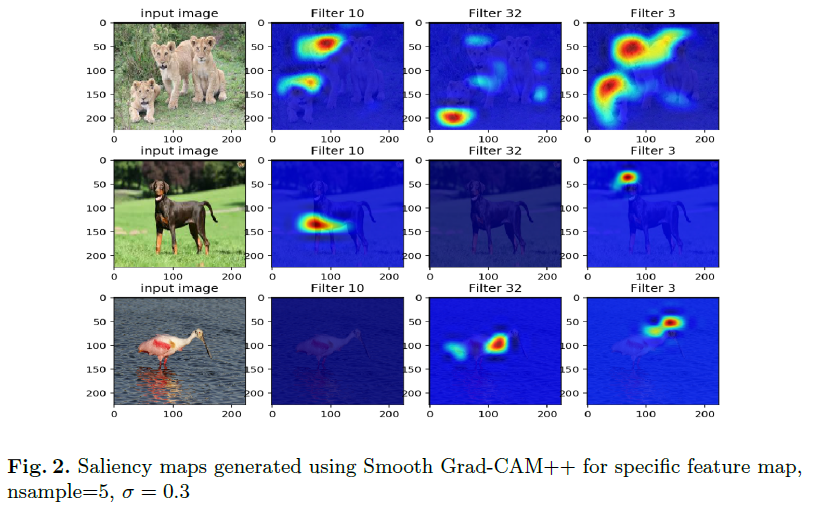

6) 특정 feature map과 특정 neuron에 대한 CAM을 확인하면 다음과 같다.

+

Grad-CAM++에 비해서 성능이 좋은 것을 단순히 몇개의 그림만으로 확인하는 것은 어렵다고 생각된다. (CAM 생성에 실패한 것도 보여줘야 믿을 만 하지 않을까?) Grad-CAM++ 논문에서 사용한 것 처럼 다양한 데이터 셋에서의 성능을 계산하여 제안하는 알고리즘의 검증이 필요하다.
